Siombail Méadar Sreafa Ultrasonach ar P&ID: Clibeanna & Nótaí

Is é an chéad rud atá ar eolas faoi shiombail méadar sreafa ultrasonaic ar P&ID ná gur annamh a insíonn an líníocht duit go bhfuil an méadar ultrasonaic ar chor ar bith. Is é an rud a fheiceann tú de ghnáth ná mboilgeog ionstraim sreafa le clib mar FE, FT, nó FIT. Tá an teicneolaíocht, an cineál suiteála, agus an sreangú go léir ina gcónaí áit éigin eile - sa finscéal, san innéacs ionstraim, sa bhileog sonraí, agus sna línte comhartha timpeall na mboilgeog.

Is í an bhearna sin a tharlaíonn an chuid is mó de na botúin léitheoireachta P&ID. Le linn athbhreithnithe EPC tipiciúil, is féidir le ceannaitheoir breathnú arméadar sreafa ultrasonaicclib, é a chóireáil mar tarchuradóir sreabhadh cineálach, agus na crua-earraí mícheart a ordú. Is éard atá i gceist leis an tsiombail a léamh i gceart ná an mboilgeog, na litreacha clibe, na línte comhartha, na nótaí líníochta, agus na doiciméid tacaíochta - a chomhcheangal agus fios a bheith agat cé acu ceann ar féidir muinín a chur ina leith nuair nach n-aontaíonn siad.

Cad a sheasann do shiombail méadair sreafa ultrasonaic i ndáiríre?

Ar P&ID, tarraingítear méadar sreafa ultrasonaic mar ionstraim sreafa ceangailte le líne próisis: mboilgeog ar an bpíobán nó in aice leis le clib agus uimhir lúb.Tomhaiseann méadair sreafa ultrasonaic sreabhadhtrí bíoga fuaime a sheoladh tríd an sreabhach agus iad a uainiú, ach ní bhíonn an prionsabal oibre sin le feiceáil sa tsiombail féin beagnach. Déanann an mboilgeog cumarsáid feidhm, ní teicneolaíocht.

Sa léamh is coitianta, insíonn an chlib duit ról an fheiste:

• FEeilimint sreafa -, an príomhphointe braite.
• FT- tarchuradóir sreafa, a sheolann comhartha ar aghaidh.
• FITSreabhadh - a léiríonn tarchuradóir, a thaispeánann léamh áitiúil agus a tharchuireann.
• FICSreabhadh - a thaispeánann rialtóir, ar feidhm rialaithe é, ní méadar amháin.

Is é an ghabháil gur féidir leis an mboilgeog céanna seasamh le haghaidh beagnach aon teicneolaíocht sreabhadh. Is é an nóta, an finscéal, nó an bhileog sonraí - a chinneann an brú ultrasonaic, maighnéadach, vortex, tuirbín, nó difreálach, ní de réir an chruth ar an leathanach.

An bhfuil siombail chaighdeánach P&ID ann do shreabhmhéadar ultrasonaic?

Freagra gairid: ní hea, ní ceann tiomnaithe. Is é an córas siombail a leanann formhór na dtionscadalANSI/ISA-5.1, an-caighdeán atá ann le fada le haghaidh siombailí uirlisí agus sainaithint. Caighdeánaíonn sé na cruthanna mboilgeog, na cóid litreacha, agus an lúb uimhriú - i bhfocail eile, conas a thaispeáint go dtomhasann ionstraim sreabhadh, léiríonn, tarchur, nó rialaíonn. Ní sannann sé grafach uathúil do gach teicneolaíocht tomhais, mar sin níl aon siombail oifigiúil "sreabhmhéadar ultrasonaic" ann mar a bhfuil bonn inaitheanta nó siombail comhla rialaithe.

Sin an fáth a gclúdaíonn mboilgeog sreafa amháin an oiread sin cineálacha méadair, agus an fáth a leagann formhór na gcuideachtaí a gcoinbhinsiúin féin ar bharr ISA-5.1 - siombail finscéal, iarmhír chlibe, nó nóta caighdeánach a léann "ultrasonach." Nuair a dhéanann tú staidéar ar líníocht tá dhá rud á léamh agat i ndáiríre ag an am céanna: an stíl ghramadaí ISA atá coitianta thar thionscadail, agus an stór focal tionscadail atá sainithe i finscéal na líníochta sin. Nuair a bhíonn coimhlint eatarthu, bíonn bua ag finscéal an tionscadail agus ag an mbileog sonraí.

Léamh na mboilgeog: cruth, línte, agus an áit ina gcónaíonn an uirlis

Is mó atá i mboilgeog ionstraime ná ciorcal le litreacha ann. Insíonn a chruth, agus an líne tríd, duit cá bhfuil an gléas suite agus cé atá in ann - a rochtain faisnéis atá tábhachtach maidir le coimisiúnú, rochtain chothabhála agus fabhtcheartaithe.

FaoiISA-gnásanna dréachtaithe stíle, ciallaíonn gnáthchiorcal uirlis-réimse, gléasta, neamhspleách de ghnáth. Comharthaíonn líne chothrománach trasna lár na mboilgeog go bhfuil an fheidhm ar fáil don oibreoir sa phríomhseomra rialaithe nó ar thaispeántas roinnte mar DCS; díríonn líne bhriste chuig láthair nach mbíonn rochtain air de ghnáth, ar nós taobh thiar de phainéil. Is gnách go léiríonn cearnóg a tharraingítear timpeall an chiorcail comhthaispeántas nó córas rialaithe comhroinnte seachas uirlis fhisiciúil amháin. Tá an bhrí bheacht leagtha amach sa finscéal, mar sin léigh an cruth mar leid láidir, ní mar chruthúnas.

Tá na línte a fhágann an mboilgeog díreach chomh faisnéiseach. Lean iad le feiceáil an dtéann an comhartha sreafa chuig táscaire áitiúil, iomlánaitheoir, PLC, DCS, taifeadán, nó rialtóir a thiomáineann comhla. Ionchódaíonn an stíl líne an cineál comhartha - nasc leictreach, aeroibrithe, nó nasc sonraí bogearraí - agus sonraíonn an eochair cé acu atá. Má chothaíonn tarchuradóir rialtóir agus go gcothaíonn an rialtóir comhla rialaithe, tá an méadar mar chuid de lúb rialaithe; mura gcothaíonn sé ach táscaire nó suimitheoir, tá sé ann le haghaidh monatóireachta.

Na litreacha clibe: FE, FT, FIT, FIC - agus na cinn a ndéanann daoine dearmad orthu

Leanann na litreacha i gclib córas aitheantais ANSI/ISA-5.1, áit arb í an chéad litir an athróg tomhaiste agus déanann na litreacha ina diaidh cur síos ar a ndéanann an fheiste. Maidir le sreabhadh, is iad na ceithre cinn a mbuaileann tú leo i gcónaí ná FE, FT, FIT, agus FIC, a mhínítear thuas. Atarchuradóir sreabhadh(FT) an t-aon phictiúr is mó daoine, ach níl ann ach cuid den phictiúr.

Nuair a bhíonn sé deacair tá na teaglamaí a thaispeánann ar bhileoga gnóthacha:

• FQI / FQIT- cuireann an Q leis an iomlánú, mar sin comhtháthaíonn an gléas sreabhadh le himeacht ama agus féadfaidh sé a léiriú agus a tharchur freisin.
• FR / FIR- ciallaíonn an R go dtaifeadtar an léamh, ní hamháin go dtaispeántar é.
• FY- feidhm ríomhaireachta, sealaíochta, nó comhartha-tiontú sa lúb seachas an méadar féin.
• FAH / FAL- aláram sreafa ard nó íseal ceangailte leis an tomhas.
• FS- lasc sreafa, a fheidhmíonn ar thairseach seachas luach leanúnach a thuairisciú.
• FV / FCV- an comhla rialaithe sreafa a thiomáineann an lúb.

Ní chruthaíonn aon cheann díobh seo gur méadar ultrasonaic é. Déanann siad cur síos ar an bhfeidhm timpeall an tomhais, agus sin an fáth go díreach nach mór an teicneolaíocht a dheimhniú in áit eile.

Conas a insint nach bhfuil an méadar ultrasonaic - ach "sreabhadh"?

Insíonn mboilgeog sreafa duit go bhfuil rud éigin ag tomhas sreabhadh agus cad a dhéanann sé leis an gcomhartha; ní insíonn sé an prionsabal braite duit. Taispeánann an chuid ultrasonaic suas i gceann de roinnt áiteanna:

• Nóta in aice leis an mboilgeog, mar "tarchuradóir sreafa ultrasonaic" nó "clamp-ar ultrasonaic."
• Siombail ar leith don tionscadal atá sainmhínithe san eochair.
• Iontráil san innéacs ionstraim a ainmníonn an cineál méadair.
• Tá an bhileog sonraí ceangailte leis an uimhir chlibe, arb í an fhoinse is iontaofa ar fad.

Cuireann roinnt tionscadal litir ar nós "U" le teicneolaíocht ultrasonaic a bhratú, ach is gnáth-ghnás tí é sin, ní gnáthdhéileáil léi mar thionscadal ar leith agus deimhníonn sé i gcoinne an fhinscéal. Cuidíonn sé freisin go mbeadh a fhios agat cén cineál méadar ultrasonaic a bhfuil tú ag déileáil leis, toisc go n-athraíonn sé na rialacha suiteála.Déan-méadair ama a iompar, a dhéanann comparáid idir cé chomh tapa agus a thaistealaíonn fuaim le agus i gcoinne an tsreafa, is é an rogha is gnách le haghaidh leachtanna agus gáis ghlana.Méadair Doppler, a léann an t-aistriú minicíochta as cáithníní nó boilgeoga, a oireann do shreabháin níos salach nó aeraithe. Ní thaispeánann an P&ID cén ceann atá sonraithe riamh, mar sin socraíonn an bhileog sonraí é.

An tsiombail a léamh céim ar chéim

Céim 1: Tosaigh ón finscéal

Oscail an bhileog eolais sula ndéanann tú aon rud eile a léirmhíniú. Sainmhíníonn sé na siombailí, na cineálacha líne, na giorrúcháin, agus na rialacha clibeanna don phacáiste líníochta sin, agus inseoidh ceann maith duit cé acu an n-úsáideann an tionscadal boilgeoga sreafa cineálacha nó siombailí -sonracha teicneolaíochta. Gan bacadh leis an gcéim seo is ea an chaoi a gcuireann daoine nósanna tionscadail amháin i bhfeidhm ar líníocht eile.

Céim 2: Bris síos an chlib

Tóg clib cosúil le FT-101 óna chéile: F don sreabhadh, T don tarchuradóir, 101 don lúb. Cuir I (FIT-101) leis agus léiríonn an uirlis go háitiúil; déan FIC-101 é agus tá tú ag féachaint ar rialú, ní ar thomhas. Is é an uimhir lúb an snáithe a cheanglaíonn an mboilgeog le gach doiciméad eile - innéacs, bileog sonraí, sreangú, lúb-léaráid, taifead calabraithe - mar sin tabhair faoi deara go cúramach é.

Céim 3: Rianaigh na línte comhartha

Lean na línte as an mboilgeog chun a fheiceáil conas a úsáidtear an tomhas. Ní dhéantar ceannteideal comhartha ach chuig táscaire nó suimitheoir chun monatóireacht a dhéanamh; tá comhartha a ritheann chuig rialtóir agus ansin chuig comhla mar chuid den rialú gníomhach. Insíonn an t-idirdhealú sin duit an bhfuil tionchar ag an lúb ar an bpróiseas má shreabhann nó má theipeann ar an méadar, rud a athraíonn cé chomh cúramach agus a chaithfear é a shonrú agus a chothabháil.

Céim 4: Oscail an mbileog sonraí le haghaidh an méid a seithí na mboilgeog

Ní féidir leis an tsiombail coinníollacha próisis, cineál aschuir ná tógáil a thaispeáint, agus is iad sin go díreach na rudaí is cúis le fadhbanna allamuigh. Is éard atá sa bhileog sonraí ná an cineál méadair, méid na líne, sreabhán, teorainneacha brú agus teochta, comhartha aschuir, soláthar cumhachta, cruinneas, ábhair fhliuchta, cineál trasdaitheora, agus rátáil achair ghuaiseach. Tá aimhréiteach anseo costasach: ní léifear lúb 4-20 mA atá sreangaithe le hionchur bíog, ní féidir méadar gan an deimhniú limistéir cheart a shuiteáil i gcrios aicmithe, agus is féidir go dteipeann ar an ábhar fliuchta mícheart ar shreabhán ionsaitheach.

Céim 5: Seiceáil an áit a suíonn an méadar sa phíobán

Is comhartha é suíomh na mboilgeog ar an líne maidir le cáilíocht tomhais, ní hamháin topology. Léann méadair ultrasonaic an próifíl treoluas trasna an phíobáin, agus mar sin tá gá le sreabhadh siméadrach réasúnta forbartha chun a gcruinneas luaite a bhaint amach, agus is bratach dearg é méadar a tharraingítear díreach tar éis caidéil, elbow, reducer, nó comhla throttling.

Mar phointe tosaigh páirce, sonraítear méadair ama idirthurais leachta de ghnáth le thart ar dheich dtrastomhas píopa a ritheann díreach in aghaidh an tsrutha agus cúig cinn le sruth, arna dtomhas ón suaitheadh ​​is gaire. Is féidir le dhá uillinn in eitleáin éagsúla, comhla rialaithe, nó caidéal an figiúr in aghaidh an tsrutha a bhrú go fiche trastomhais nó níos mó, agus is minic go mbíonn níos mó spáis ag teastáil ó chlampán ar iarfheistiú ná mar phíosa spól inlíne toisc nach féidir leis na trasduchtóirí a cheartú don chuisle. Tagann na huimhreacha cruinn ón monaróir i gcónaí; maidir le haistriú coimeádta, is iad na tagairtí rialaithe ná Tuarascáil AGA Uimh. 9 don ghás agus API MPMS Caibidil 5.8 do hidreacarbóin leachtacha. Má thaispeánann an P&ID an méadar cramáilte in aghaidh feisteas, cuir in iúl é roimh thógáil, mar gheall arsuaitheadh ​​próifíle sreafaar cheann de na fadhbanna cruinnis is coitianta agusróbheag píopa díreachtá sé deacair a shocrú nuair a bhíonn an cruach sa talamh.

Siombailí ultrasonaic vs siombailí méadair sreafa eile ar P&ID

Tá an mboilgeog sreafa céanna ag roinnt teicneolaíochtaí, agus mar sin níl an cheist úsáideach "cén chuma atá ar an tsiombail" ach "cad a scarann ​​​​ar an mbileog méadar amháin ó cheann eile." Athfhrámaíonn an tábla an chomparáid idir an méid a léigh tú ar an líníocht, an áit a ndeimhnítear é, agus an meascán-chun féachaint air.

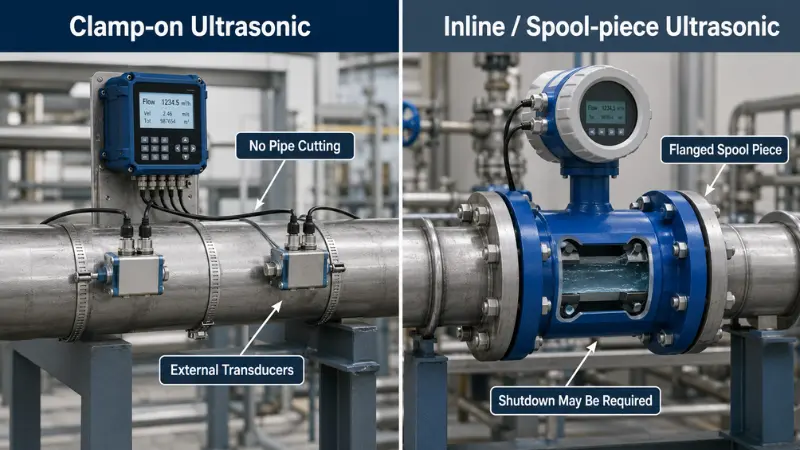

Clamp-ar aghaidh inlíne: cad is féidir agus nach féidir leis an P&ID a rá leat

Is é seo an t-idirdhealú a chosnaíonn an t-airgead is mó nuair a chailltear é, agus go minic fanann an P&ID ina thost. Ní deir gnáthchlib tarchuradóra sreafa cé acu an strapnaíonn an méadar ar an taobh amuigh den phíobán nó an suífidh sé sa líne.

Uaireanta tá an líníocht soiléir - nóta mar "clamp-ar sreabhmhéadar ultrasonaic," "sreabhmhéadar ultrasonaic inlíne," "spool-píosa méadar," nó "tomhas sreafa nach-chur isteach, " nó siombail finscéal tiomnaithe. Nuair nach bhfuil sé, is é an t-innéacs ionstraim nó bileog sonraí an áit chun é a shocrú, agus níl an difríocht acadúil.clamp-ar shreabhmhéadar ultrasonaicNí gá aon ghearradh píopaí agus is minic is féidir é a iarfheistiú ar líne beo, ach braitheann sé ar ábhar píopa aitheanta agus tiús balla agus rith dhíreach glan. Ciallaíonn méadar inlíne nó spól-píosa feansaí, páirteanna fliuchta, agus de ghnáth múchadh le suiteáil.

Léigh an chlib mar "inlíne" de réir réamhshocraithe agus is féidir le ceannaitheoir píosa spól agus sraith flange a ordú le haghaidh poist a bhí beartaithe ag an tionscadal a dhéanamh le trasducers seachtracha, nó múchadh a sceidealú nach raibh ag teastáil riamh. Sin í an cineál earráide a choisceann seiceáil tríocha soicind.

Sampla oibrithe: FIT-205 a léamh ar líne uisce fuaraithe

Abair go dtaispeánann P&ID é seo:

FIT{0}} Tarchuradóir a Thaispeánann Sreabhadh - Ultrasonach, clamp-ar - Seirbhís: Soláthar Uisce Fuarú - Comhartha: 4-20 mA go DCS

Ag léamh ó chlé go deas: Is é F sreabhadh, ciallaíonn mé go léiríonn sé go háitiúil, ciallaíonn T go dtarchuireann sé, agus is é 205 an lúb. Pionnálann an nóta an teicneolaíocht go ultrasonaic agus an suiteáil le clampáil air; insíonn an líne seirbhíse duit go bhfuil sé ar uisce fuaraithe; agus deir an iontráil comhartha go dtéann an léamh chuig an DCS. Ón gclib amháin ní bheadh ​​​​a fhios agat ach "tarchuradóir sreafa ar uisce fuaraithe." Leis an nóta agus an comhartha, tá a fhios agat go léiríonn sé agus a tharchuireann, tá a fhios agat nach bhfuil aon ghearradh píopa ag teastáil, agus tá a fhios agat áit a bhfuil an luach talún sa chóras rialaithe.

Anois pictiúr an lúb chéanna leis an nóta in easnamh - díreach FIT-205 ar an líne. D'fhéadfadh athbhreithneoir a ghlacann leis inlíne píosa spól flanged a ordú agus múchadh a phleanáil, nuair a bhí trasduchtóirí seachtracha beartaithe ag an tionscadal. Ar líníochtaí eile b'fhéidir nach bhfuil an mboilgeog ina mhéadar buan ar chor ar bith, ní gá ach ceangal isteach le haghaidh améadar ultrasonaic iniomparthaa úsáidtear le linn coimisiúnaithe. Breathnaíonn an chlib comhionann; tá raon feidhme na hoibre go hiomlán difriúil.

Seicliosta tapa athbhreithnithe P&ID

Nuair a thrasnaíonn sreabhchlib do dheasc, rith tríd seo sula ndéileálann tú leis mar a thuigtear é:

• Deimhnigh an tsiombail i gcoinne an fhinscéal ar an bpacáiste tarraingthe sonrach sin.
• Bris an chlib in athróg, feidhm, agus uimhir lúb, agus taifead an lúb.
• Rianaigh na línte comhartha féachaint an ndéanann sé monatóireacht nó rialú.
• Oscail an mbileog sonraí le haghaidh cineál méadair, aschur, ábhair, rátáil achair, agus cruinneas.
• Seiceáil na coinníollacha díreacha-rith agus iomlán{-píobáin timpeall na mboilgeog.
• Réitigh clamp-ar vs inlíne ón nóta, ón innéacs, ná ón mbileog sonraí - riamh ó chruth na mboilgeog.

Agus na nósanna is fiú a sheachaint: ná glac leis gur méadar iomlán é FE, ná léigh "U" mar shiombail uilíoch, ná scipeáil na línte comhartha, agus ná lig do mboilgeog atá ag breathnú go slachtmhar labhairt leat as an mbileog sonraí a oscailt.

Botúin choitianta - agus cad a chosnaíonn siad i ndáiríre

•

• Déileáil le FE mar shreabhmhéadar críochnaithe.

• Is é FE an eilimint braite; féadfaidh an tarchuradóir, an táscaire, agus aon rialtóir a bheith ina chlibeanna ar leithligh. Ní chailleann tú é sin agus tá tú faoi-chomhaireamh crua-earraí agus sreangú na lúb.

•

• Ag léamh "U" mar chaighdeán

• Úsáideann roinnt tionscadal é agus ní úsáideann go leor. Glac leis go bhfuil sé cineálach agus gur féidir leat an uirlis mícheart a shonrú.

•

• Neamhaird a thabhairt ar na línte comhartha

• Is féidir leis an tomhas céanna tásc, iomlánú, aláram nó rialú a thiomáint. Overlook cosán rialaithe agus casadh "méadar simplí" amach chun comhla a bhogadh.

•

• Gan bacadh leis an mbileog sonraí

• Níl cineál aschuir, aicmiú achair, ábhar fliuchtaithe, agus cruinneas ar an tsiombail, agus taispeánann neamhréir mar mhéadar nach léifidh, nach ndéanfaidh sé iniúchadh, nó go mainneoidh sé sa tseirbhís.

•

• Neamhaird a thabhairt ar choinníollacha suiteála

• Tugann siombail cheart i drochshuíomh drochléamh fós; Is é socrúchán in aice le caidéil, uillinn agus comhlaí an chúis chiúin le gearáin chruinneas.

CCanna

An bhfuil siombail chaighdeánach P&ID ann do shreabhmhéadar ultrasonaic?

Déanann ISA-5.1 caighdeánú ar conas a thaispeáint go ndéanann ionstraim sreabhadh a thomhas, a léiriú, a tharchur nó a rialú, ach ní shanntar grafach uathúil do theicneolaíocht ultrasonaic. Sainaithnítear an chuid ultrasonaic le nóta, siombail finscéal tionscadail, an t-innéacs ionstraim, nó an bhileog sonraí.

An gciallaíonn FE méadar sreafa ultrasonaic?

Ciallaíonn FE eilimint sreafa - an príomhphointe braite. Deir sé faic faoin teicneolaíocht. Ní mór méadar ultrasonaic a dhearbhú ó nóta, ón bhfinscéal, ón innéacs, nó ón mbileog sonraí.

Cad é an difríocht idir BO agus FT ar P&ID?

Is é FE an eilimint sreafa, an chuid a bhraitheann sreabhadh. Is é FT an tarchuradóir sreafa, a athraíonn agus a sheolann an comhartha ar aghaidh. Ar go leor lúb is clibeanna gaolmhara iad a chuireann síos ar róil éagsúla sa tomhas céanna.

Conas a bheidh a fhios agam an bhfuil sreabhmhéadar ar P&ID ultrasonaic?

Seiceáil, in ord: nóta in aice leis an mboilgeog, siombail sa finscéal, an cineál méadair san innéacs ionstraim, agus an bhileog sonraí ceangailte leis an gclib. Is í an bhileog sonraí an ceann is iontaofa. Mura bhfuil aon cheann acu a rá ultrasonaic, ná glacadh leis go bhfuil sé.

Cad a chiallaíonn FIT ar P&ID?

Is tarchuradóir a léiríonn sreabhadh é FIT: taispeánann an ionstraim léamh sreafa go háitiúil agus tarchuireann sé comhartha chuig feiste nó córas eile freisin.

An dtaispeánann P&ID cé acu an bhfuil an méadar clamp-ar nó inlíne?

Uaireanta, trí nóta nó trí -siombail ar leith tionscadail. Go minic ní dhéanann sé, agus sa chás sin is é an mbileog sonraí nó an t-innéacs ionstraime a dheimhníonn tú é - agus athraíonn an freagra an obair suiteála, an costas agus na riachtanais múchta.

Conas is féidir liom mearbhall a dhéanamh ar shiombailí méadar sreafa ultrasonaic agus maighnéadacha?

Ná bí ag brath ar an mboilgeog; feictear an dá cheann mar ionstraimí sreafa. Úsáid an finscéal, na nótaí, an t-innéacs, agus an mbileog sonraí. Cuidíonn sé freisin le fios a bheith agat conas a bhíonn difríocht chleachtas idir an dá theicneolaíocht, ós rud é nach ionann a riachtanais sreabhán agus suiteála - seocomparáid idir méadair sreafa ultrasonaic agus leictreamaighnéadachais pointe tosaigh úsáideach é.

An líne bun

Túsphointe, ní freagra iomlán é siombail méadar sreafa ultrasonaic ar P&ID. Insíonn an mboilgeog agus an chlib an fheidhm duit; insíonn an finscéal, na línte comhartha, na nótaí, an t-innéacs ionstraim, agus an bhileog sonraí duit an teicneolaíocht, an cineál suiteála, agus an sreangú. Léigh le chéile iad agus éiríonn an tsiombail iontaofa.

Má tá méadar á shonrú, á athbhreithniú nó á cheannach agat, déan líne suas an chlib, an bhileog sonraí, agus na riachtanais suiteála sula ngeallann tú - agus má tá tú fós ag meá teicneolaíochtaí, an treoir seo chunroghnú an méadar sreafa ceartIs céad léamh eile é.

Tá an treoir seo á chothabháil ag foireann ionstraimíochta Flowt agus léiríonn sé na gnásanna coitianta i stíl P&ID agus ISA a úsáidtear ar thionscadail phróisis. Le haghaidh aon líníochta ar leith, cuir siar chuig eochair do thionscadail agus chuig an mbileog sonraí ionstraime. Athbhreithnithe go deireanach: Meitheamh 2026.

Caighdeáin agus foinsí

• ANSI/ISA-5.1-2024,Siombailí Ionstraimíocht agus Rialú agus Aithint- an bunús le boilgeoga uirlisí, litreacha clibeanna, agus uimhriú lúb.
• Tuairisc AGA Níl. 9,Gás a Thomhas trí Mhéadair Ultrasonach Ilbhealaigh, agus API MPMS Caibidil 5.8,Hidreacarbóin Leachtacha a Thomhas ag Sreabhmhéadair Ultrasonach ag Úsáid Teicneolaíocht Idirthurais Ama- tagairtí do choimeád-méadrú ultrasonaic a aistriú.
• Is iad lámhleabhair suiteála an déantóra agus an eochair P&ID tionscadail - an t-údarás deiridh i gcónaí le haghaidh clib, siombail nó fad reatha díreach-.
