Prionsabal na Teicneolaíochta Neamh-Inionsáiteach um Thomhas Sreabhadh Ultrasonach

Cad is tomhas neamh-ionrach ann?

Tagraíonn "neamh-intrusive" d'fhealsúnacht dearaidh bhunúsach: fanann na braiteoirí tomhais go hiomlán lasmuigh den phíobán, gan dul isteach i mballa an phíobáin ná ní théann siad i dteagmháil leis an meán sreafa. Tá sé seo i gcodarsnacht ghéar le méadair sreafa traidisiúnta a éilíonn gearradh isteach i bpíopaí, flanges a shuiteáil, nó braiteoirí a chur go díreach sa chonair sreafa.

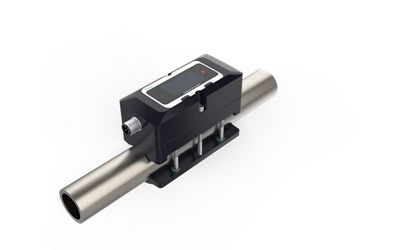

Úsáideann méadair sreafa ultrasonaic neamh-ionsáiteach trasduchtóirí atá suite ar dhromchla seachtrach an phíobáin ag baint úsáide as clamp-ar daingneáin. Tarchuireann agus faigheann na trasduchtóirí seo comharthaí ultrasonaic a théann tríd an mballa píopaí, tríd an sreabhán sreafa, agus ar ais tríd an mballa píopa eile-go léir gan cur isteach ar shláine struchtúrach nó glaineacht an chórais phíobáin.

I go leor tionscal, déantar cur síos ar an gclamp-ar, taobh amuigh de{-choincheap an phíobáin, ag baint úsáide as téarmaí mar améadar sreafa ultrasonaic neamh-ionrach, a méadar sreabhadh ultrasonaic neamhtheagmhála, nó anméadar sreabhadh ultrasonaic seachtrach-ag cur béime go bhfanann na braiteoirí lasmuigh den phíobán agus nach dteagmháil leis an meán.

Croíphrionsabail Tomhais

Feidhmíonn méadair sreafa ultrasonaic neamh-ionsáiteach ar dhá phrionsabal fisiceacha ar leith, gach ceann acu a oireann do riachtanais éagsúla feidhmchláir:

Idirthuras-Tomhas Ama (Am-de-Modh Eitilte)

Tá anprionsabal an iompair-ambaineann sé leas as maoin bhunúsach de iomadú fuaime: taistealaíonn tonnta ultrasonaic níos tapúla agus iad ag bogadh leis an treo sreafa agus níos moille agus iad ag bogadh ina choinne.

Buntáistí Teicneolaíochta:

Beachtas:Baintear amach cruinneas ±0.5% (sroicheann samhlacha deiridh ±0.2%) ard-

Raon leathan treoluas:Tomhais ó 0.01 go 12 m/s

Neamhspleáchas sreabhach:Gan tionchar ag dlús, slaodacht, seoltacht, nó éagsúlachtaí teochta

Cumas déthreoch:Aimsítear agus tomhaiseann sé sreabhadh droim ar ais go huathoibríoch

Riachtanais Iarratais:

Glaineacht sreabhán:Ní mór do cháithníní ar fionraí fanacht faoi 50 mg/L

Ábhar mboilgeog gáis:Ní mór gan a bheith níos mó ná 2% de réir toirte

Coinníoll píopa:Ní mór a líonadh go hiomlán le leacht

Soiléireacht comhartha:Teastaíonn cosán fuaimiúil sách glan le haghaidh tarchur comhartha

Tomhas Éifeacht Doppler

Déanann prionsabal Doppler giaráil ar an athrú minicíochta a tharlaíonn nuair a léiríonn tonnta ultrasonaic as cáithníní gluaiseachta nó boilgeoga laistigh den sreabhach.

Buntáistí Teicneolaíochta:

Caoinfhulaingt cáithníní:Deartha go sonrach le haghaidh sreabhán ina bhfuil solaid ar fuaidreamh nó boilgeoga

Díolúine mboilgeog: High gas content (>Ní chuireann 2%) isteach ar an tomhas

Éifeachtúlacht costais:Go ginearálta níos saoire ná córais ama iompair

Oibriú láidir:Feidhmeanna go hiontaofa i dtimpeallachtaí tionsclaíocha dúshlánacha

Riachtanais Iarratais:

Íostiúchan na gcáithníní:Éilíonn ar a laghad 100 ppm de cháithníní nó boilgeoga níos mó ná 100 miocrón

Níl sé oiriúnach do leachtanna ultra-íon:Tá easpa frithchaiteoirí leordhóthanacha in uisce driogtha, i gcomhdhlúthán nó i sreabháin de ghrád cógaisíochta

Teorainneacha cruinnis:Go tipiciúil ±1-2% i gcomparáid le ±0.5% do chórais idirthurais-ama

Buntáistí Lárnacha a bhaineann le Méadar Sreafa Ultrasonach Neamh-Intrustacha

Áis Suiteála

An buntáiste is láithreach agus is láidre declamp-ar shreabhmhéadair ultrasonaicIs é a bpróiseas suiteála thar a bheith simplí. Toisc go bhfanann na braiteoirí lasmuigh den phíobán, améadar sreabhadh ultrasonaic neamhtheagmhálais féidir cur chuige a chur i bhfeidhm go minic gan múchadh, draenáil nó gearradh isteach sa phíblíne.

Próiseas Suiteála Traidisiúnta Inlíne:

Múch oibríochtaí agus taosc an phíblíne

Tochailt go leor spáis oibre (d'fhéadfadh go mbeadh rochtain craein ag teastáil)

Gearr an píopa chun pointí suiteála a chruthú

flanges Weld nó naisc snáithithe

Ardaigh agus cuir corp an mhéadair sreafa in áit

Críochnaigh tástáil brú agus seiceálacha sceite

Oibríochtaí a athchóiriú

Clamp{0}}Ar Phróiseas Suiteáil Ultrasonach:

Glan an dromchla píopa seachtrach

Cuir glóthach cúplála fuaimiúil i bhfeidhm

Ceangail teanntáin trasducer leis an bpíopa

Ceangail paraiméadair sreangú agus ionchuir

Fíoraigh cáilíocht an chomhartha agus cuir tús le tomhas

Clamp-Ar Riachtanais Modha:

Nochtadh píopa íosta (ach limistéar gléasta braiteora)

Comhoiriúnach le spás daingean (is féidir oibriú in imréiteach 0.5-méadar)

Níl gá le trealamh trom

Píobáin faoi thalamh agus lastuas cairdiúil

Tá an lorg suiteála dlúth seo thar a bheith luachmhar maidir le:

• Bonneagar uirbeach plódaithe
• Feidhmchláir iarfheistithe i saoráidí atá ann cheana
• Feidhmchláir fóntais faoi thalamh
• Ardáin amach ón gcósta le spás deic teoranta

Buntáistí Eacnamaíochta Cuimsitheacha

Coigilteas Costas Díreach: 40-75% Laghdú Costas Suiteála

Síneann na buntáistí eacnamaíocha i bhfad níos faide ná áisiúlacht suiteála. I go leor cásanna iarfheistithe agus cothabhála, tá anméadar sreabhadh ultrasonaic seachtrachis féidir leis an gcastacht suiteála agus na costais a bhaineann leis an aga neamhfhónaimh a laghdú toisc go seachnaíonn sé dul i bhfód píopaí, táthú agus céimeanna deimhniúcháin ath-dheimhnithe.

Feidhmíocht Theicniúil

Gan Páirteanna Bogtha

Is é an meaisín is iontaofa ná ceann gan páirteanna gluaisteacha. Léiríonn clamp-ar shreabhmhéadair ultrasonaic an prionsabal seo.

Meán Am Idir Theipeanna (MTBF) Comparáid

Maireann clamp-ar mhéadair ultrasonaic 5-10 uair níos faide ná méadair sreafa mheicniúla agus tá i bhfad níos lú modhanna teipe.

Cruinneas agus Ath-Atrialltacht Eisceachtúil

Soláthraíonn méadair sreafa ultrasonaic neamh-ionsáite nua-aimseartha feidhmíocht tomhais atá inchomparáide le dearaí inlíne traidisiúnta nó a sháraíonn.

Réimsí Iarratais

Ceimiceach / Déantúsaíocht

Córais uisce ceimiceacha, peitriceimiceacha, agus tionsclaíocha ginearálta: tomhas ar líne ar uisce a scaiptear, uisce próisis, réitigh, etc.

Sreabhadh meáin chreimneach a thomhas (tá sé deacair comhoiriúnacht ábhair) nó feidhmeanna sláintíochta/glan (nuair a d’fhéadfadh oscailt an phíobáin éilliú a chruthú). Tá buntáiste soiléir ag clamp-ar mhéadair ultrasonaic mar níl aon teagmháil leis an meán-cúis amháin ar a dtugtar go minic iad marneamh ionrachméadar sreabhadh ultrasonaicréiteach i gcreimeadh-íogair nó sláinteachais-phíobáin chriticiúil.

Tionscal Ola, Gáis agus Fuinnimh (go príomha le haghaidh monatóireachta próisis / fíorú cothabhála)

Píblínte leachtacha laistigh de stáisiúin nó áiseanna, tomhais shealadacha le linn cothabhála, fíorú riocht oibriúcháin, braite sceite, agus fabhtcheartú riocht neamhghnácha.

Is féidir le roinnt réitigh gásanna/gaile agus ceanglais eile tomhais neamh-ionsáite a chumhdach, ag brath ar mhúnla an mhéadair agus ar na coinníollacha oibriúcháin.

Uisce Bardasach agus Cosaint Comhshaoil

Tarchur agus dáileadh amhuisce agus uisce inólta, limistéir méadraithe ceantair (DMA), agus monatóireacht ar shreabhadh píblínte stáisiúin chaidéil.

Gléasraí cóireála fuíolluisce: insilteach agus eisilteach, píblínte a bhaineann le sreabhadh aischuir / sloda, agus cuntasaíocht sreafa i gcodanna próisis.

Brath sceite / imscrúdú sreabhadh neamhghnácha agus fíorú oibríochta & cothabhála (suiteáil gan an píopa a ghearradh).

Tomhas Sealadach, Iniúchtaí Fardail, agus "Fíorú Méadair"

Sreabhthástáil shealadach, cothromú agus coimisiúnú córais, agus fíorú beachtas ar ionstraimí atá ann cheana.

Úsáidtear clamp iniompartha-ar mhéadair ultrasonaic go minic le haghaidh tástála agus iniúchtaí gearrthéarmacha.

Príomhphointí Suiteáil

Deimhniú Suiteála: cinntigh an bhfuil an feidhmchlár oiriúnach do thomhas sreabhadh ultrasonaic neamh-ionsáite

Caithfidh an phíblíne a bheith iomlán go hiomlán (cruthóidh píopaí neamhiomlána earráidí tromchúiseacha nó éagobhsaíocht).

Is gnách go mbíonn sreabhadh ingearach aníos níos éasca an píopa a choinneáil iomlán; le haghaidh sreabhadh ingearach anuas, ní mór brú ar ais leordhóthanach a áirithiú chun píopa iomlán a choinneáil.

B’fhearr go mbeadh an meán céim shingil, gan mórán boilgeoga agus ábhar soladach íseal.

Suíomh Suiteála: ritheann píopa díreach agus seachaint boilgeoga/dríodrú

Roghnaigh an t-alt píopa díreach is faide is féidir. Éilíonn cleachtas innealtóireachta coitianta: in aghaidh an tsrutha Níos mó ná nó cothrom le 10D, le sruth Níos mó ná nó cothrom le 5D (D is é an trastomhas píopa).

Ná suiteáil ar bharr nó bun na bpíopaí cothrománacha: tá an barr seans maith le carnadh gáis, agus tá an bun seans maith le sil-leagan dríodair. De ghnáth moltar suiteáil ag na poist 2-4 a chlog nó 8-10 a chlog.

Coinnigh ar shiúl ó fhoinsí suaite láidir cosúil le asraonta caidéil, comhlaí, uillinn, agus laghdaitheoirí (cuir isteach saobhadh ar an bpróifíl sreafa agus is cúis le léamha éagobhsaí).

Ullmhú Dromchla Píobáin Seachtrach

Bratuithe glan, creimeadh, agus burrs ag an bpointe suiteála; ba chóir go mbeadh an dromchla chomh réidh agus is féidir. Tá meilt éadrom inghlactha más gá, ach ná déan damáiste do chuar an phíobáin.

Roghnaigh gníomhaire cúplála (cúpla) atá comhoiriúnach leis an teocht agus an t-ábhar, agus cuir i bhfeidhm go cothrom é gan folús.

Suiteáil trasducer: treoshuíomh, spásáil, agus modh gléasta

Suiteáil na tóireadóirí go beacht de réir an spáis a ríomhtar leis an ionstraim; aird a thabhairt ar threoshuíomh an taiscéalaithe, saigheada, agus ceanglais treo na gcáblaí (sonraíonn go leor lámhleabhair go sainráite treoshuíomh ceart agus pointí tagartha spásála).

Úsáidtear dhá chumraíocht choitianta: modh V (léiritheach) agus modh Z (díreach). Braitheann an rogha ar thrastomhas an phíobáin, ar mhaolú agus ar cháilíocht na comhartha; nuair a bhíonn an comhartha lag, is minic go mbíonn sé níos éasca comhartha a fháil trí aistriú chuig an modh Z.

Daingnigh na taiscéalaithe go daingean le teanntáin nó le strapaí cruach chun díláithriú a chosc de bharr-chreathadh fadtéarmach; ná cead a thabhairt do na tóireadóirí "a chur ar fionraí ag na cáblaí."

Modhanna Cumraíochta Suiteáil

Is féidir trasduchtóirí neamh-ionsáite a fheistiú i roinnt cumraíochtaí, gach ceann acu optamaithe le haghaidh méideanna éagsúla píopaí agus riachtanais tomhais:

V-Modh (Machnamhach):

Gléasann an dá thrasduchtóir ar an taobh céanna den phíobán, agus an léas ultrasonaic ag frithchaitheamh as balla an phíobáin eile. Oireann an chumraíocht seo do phíobáin le trastomhais ó 20mm go 300mm agus soláthraíonn sé neart comhartha den scoth le haghaidh cosáin fhuaimiúla níos giorra.

Z-Modh (Díreach):

Gléasann trasduchtóirí ar thaobhanna urchomhaireacha an phíobáin agus an léas ultrasonaic ag taisteal go díreach eatarthu. Tá an modh seo optamach do phíobáin idir 100mm agus 500mm trastomhas, ag tairiscint an chonair chomhartha is dírí agus an cruinneas is airde do phíobáin mheánmhéide.

W-Modh (Machnamh Dúbailte):

Úsáidtear é le haghaidh píopaí beaga -trastomhas (15mm go 50mm), léiríonn an bhíoma ultrasonaic faoi dhó taobh istigh den phíobán, ag méadú faoi thrí go héifeachtach ar fhad an chosáin fhuaimiúil chun réiteach tomhais agus íogaireacht do rátaí sreafa íseal a fheabhsú.

Braitheann an roghnú idir na modhanna seo ar thrastomhas an phíobáin, tiús bhalla, ábhar, agus cruinneas riachtanach, agus is minic a mholann méadair sreafa nua-aimseartha go huathoibríoch an chumraíocht is fearr atá bunaithe ar pharaiméadair iontrála.
