Feidhmíonn méadair sreafa ultrasonaic trí thonnta fuaime ardmhinicíochta a tharchur trí shreabhán agus trí dhifríocht ama na gcomharthaí a thaistealaíonn in aghaidh an tsrutha a thomhas, nó aistriú minicíochta na dtonnta a léiríonn cáithníní sa sreabhadh. Baineann na tomhais seo go díreach le treoluas sreabhán, a athraíonn an méadar go rátaí sreafa toirtmhéadrach ag baint úsáide as achar trasghearrtha an phíobáin.
An Fhisic Taobh thiar de Thomhas Sreabhadh Ultrasonach
Ag croílár thomhas sreafa ultrasonaic tá prionsabal simplí ach cumhachtach: taistealaíonn tonnta fuaime trí sreabhán ar luasanna a mbíonn tionchar ag gluaiseacht an tsreabháin orthu. Nuair a shreabhann sreabhán trí phíobán, luasghéaraíonn sé nó luasmhoillíonn sé comharthaí ultrasonaic ag brath ar a dtreo i gcoibhneas leis an sreabhadh.
Braitheann an teicneolaíocht ar thrasduchtóirí piezoelectric-criostail ceirmeacha speisialaithe a thiontaíonn fuinneamh leictreach ina chreathadh meicniúla agus vice versa. Nuair a théann sruth ailtéarnach leictreach trí na criostail seo, creathadh siad ag minicíochtaí de ghnáth idir 25 kHz agus 5 MHz, i bhfad os cionn an raon éisteachta daonna de 20 Hz go 20 kHz. Gineann na creathadh seo tonnta ultrasonaic a iomadaíonn tríd an mballa píopaí agus isteach sa sreabhán ag sileadh.
Tá luas na fuaime in uisce ag teocht an tseomra thart ar 1,480 méadar in aghaidh an tsoicind. Mar sin féin, athraíonn an luas bunlíne seo nuair a bhíonn an t-uisce féin ag bogadh. Bíonn treoluas carnach (luas fuaime + treoluas sreafa) ag tonn fuaime a bhíonn ag taisteal leis an tsreabhadh, agus tagann tonn atá ag taisteal in aghaidh an tsreafa i ngleic le treoluas laghdaithe (luas fuaime - treoluas sreafa). Cruthaíonn an difreálach seo an bonn matamaitice chun am idirthurais a thomhas.
Méadair Sreafa Ama Idirthurais: Difríochtaí Ama a Thomhas
Is ionann méadair sreafa ultrasonaic ama idirthurais, ar a dtugtar freisin am-de-mhéadair eitilte, agus an cineál is coitianta in feidhmeanna tionsclaíochta. Meastar go sroichfidh an margadh domhanda d’am idirthurais{-méadair sreafa ultrasonaic cosáin aonair/dé-chosáin $1.92 billiún faoi 2034, arb ionann é agus formhór an mhargaidh um shreabhmhéadair ultrasonaic.
An Próiseas Tomhais

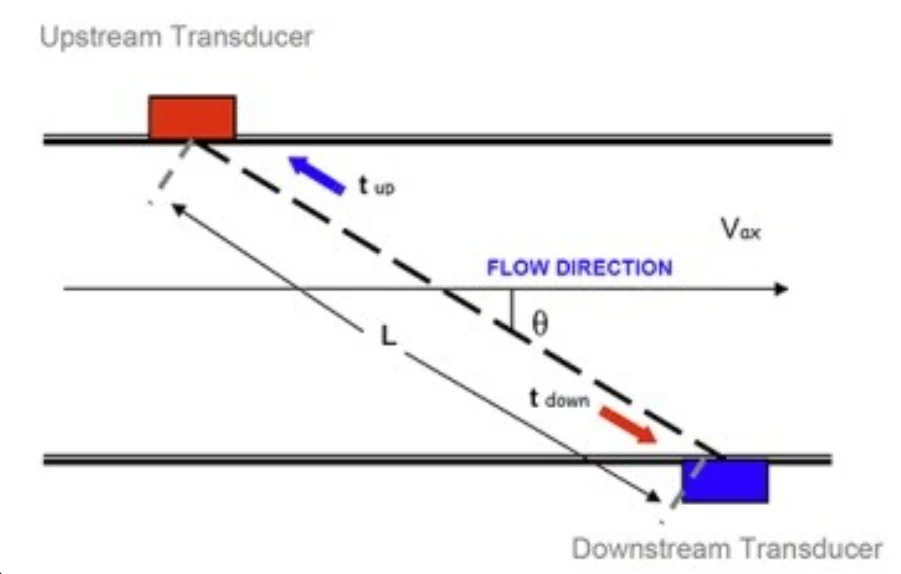

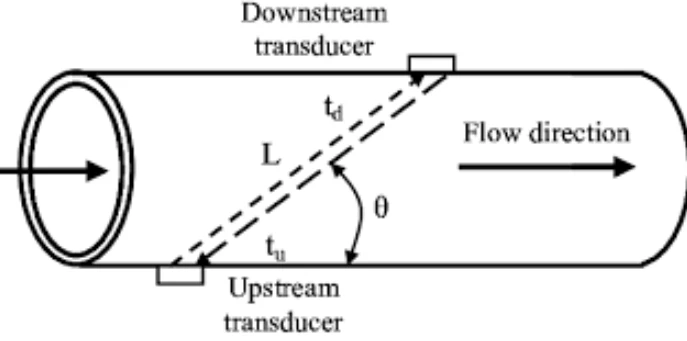

Úsáideann córas ama idirthurais dhá thrasduchtóir atá suite ar thaobhanna urchomhaireacha an phíobáin ar uillinn leis an treo sreafa. Malartach na trasduchtóirí seo idir modhanna tarchurtha agus glactha. Seolann an chéad trasducer cuisle ultrasonaic anuas (leis an sreabhadh), agus déanann an córas an t-am a thomhast₁a thógann sé chun teacht ar an dara trasducer. Ansin aisiompaíonn an próiseas: seolann an dara trasduchtóir cuisle in aghaidh an tsrutha (i gcoinne an tsreafa), agus taifeadann an córas amt₂.
Tá an difríocht ama Δt=t₂ - t₁ comhréireach go díreach leis an meántreoluas sreabhach feadh an chosáin ultrasonaic. Ós rud é gur tairisigh aitheanta fad na conaire agus na huillinne, ríomhann an méadar treoluas ag baint úsáide as an bhfoirmle seo:
v=(L / 2 cos θ) × [(t₂ - t₁) / (t₁ × t₂)]
Cá háit:
v=treoluas sreabháin
L=fad cosáin idir trasduchtóirí
θ=uillinn trasduchtóirí i gcoibhneas leis an ais píopa
t₁=am idirthurais le sruth
t₂=am iompair in aghaidh an tsrutha
Cumraíochtaí Conair
Is féidir méadair a chumrú le córais tomhais cosáin singil, cosáin dé, nó ilchosáin ag brath ar riachtanais chruinnis agus ar dhinimic sreabhach. Oibríonn méadair chosáin aonair go maith le haghaidh sreabhán glan le próifílí sreafa aonfhoirmeacha, ag baint amach beachtas ±1-2%. Is féidir le cumraíochtaí ilchosáin, trí úsáid a bhaint as trí chonair fhuaimiúla nó níos mó ag suíomhanna difriúla trasna trastomhas an phíobáin, cruinneas ±0.5% a bhaint amach trí athruithe ar an treoluas sreafa trasna trasghearrtha an phíobáin a áireamh.
Tá méadair ilchosáin thar a bheith luachmhar in iarratais aistrithe coimeádta nuair a shroicheann ceanglais chruinneas 0.1 faoin gcéad chun earráidí costasacha tomhais in idirbhearta tráchtála a chosc.

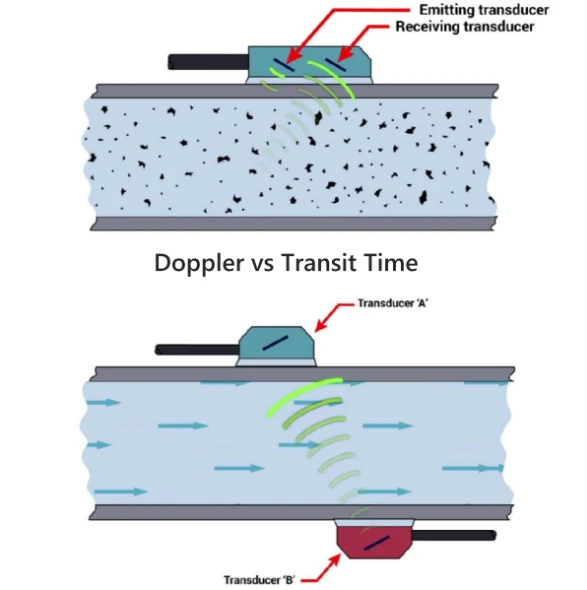

Méadair Sreafa Doppler: Aistrithe Minicíochta a Thomhas
Feidhmíonn méadair sreafa ultrasonaic Doppler ar phrionsabal difriúil a d’aimsigh Christian Doppler in 1842. Thug Doppler faoi deara go bhfuil tonnfhaid níos giorra ag tonnta fuaime agus a bhfoinse ag druidim le breathnadóir agus tonnfhaid níos faide de réir mar a théann sé i léig, ag míniú cén fáth go n-ardaíonn airde adharca cairr de réir mar a théann an carr isteach agus titeann sé de réir mar a théann sé ar shiúl.
Prionsabal Oibriúcháin
Tarchuireann méadar sreafa Doppler léas ultrasonaic leanúnach ag minicíocht sheasta isteach sa sreabhach sreafa. Caithfidh an léas seo teacht ar neamhleanúnachais fhrithchaiteacha-cáithníní ar fionraí ar mó iad ná 100 miocrón, boilgeoga gáis atá treanáilte, nó vortices suaiteachta. Scaipeann na frithchaiteoirí seo an fuinneamh ultrasonaic ar ais go dtí trasduchtóir glactha.
Toisc go bhfuil na frithchaiteoirí ag gluaiseacht leis an sreabhach, is cúis le hathrú minicíochta sa chomhartha frithchaite iad. Má shreabhann an sreabhach i dtreo an trasducer, méadaíonn an minicíocht frithchaite; má shreabhann sé ar shiúl, laghdaítear an minicíocht. Tá an t-aistriú minicíochta seo (Doppler shift) comhréireach leis an treoluas sreabhach.
Leanann an gaol an chothromóid seo:
Δf=(2 × f₀ × v × cos θ) / c
Cá háit:
Δf=athrú minicíochta
f₀=minicíocht tarchurtha
v=treoluas sreabháin
θ=uillinn bhíoma
c=luas fuaime sa sreabhán
Riachtanais Iarratais
Caithfidh cáithníní nó boilgeoga a bheith ag méadair sreafa ultrasonaic Doppler chun na comharthaí ultrasonaic a léiriú, rud a éilíonn breithniú ar íoschruinnithe agus ar mhéideanna solaid nó boilgeoga, le sreabhach ag sileadh go tapa go leor chun solaid a choinneáil ar fionraí. Fágann sé seo go bhfuil méadair Doppler oiriúnach le haghaidh fuíolluisce, sciodar agus leachtanna aeraithe ach níl siad oiriúnach do sreabháin ultra-cosúil le huisce dí-ianaithe nó le ceimiceáin de ghrád cógaisíochta.
Clamp-Ar vs. Cineálacha Suiteála Inlíne
Tagann méadar sreafa ultrasonaic i dhá chumraíocht suiteála príomhúla, gach ceann acu le buntáistí ar leith d'fheidhmchláir éagsúla.
Clamp-Ar Theicneolaíocht Méadar Sreafa Ultrasonach
Is ionann clamp-ar mhéadair agus thart ar 50% den mhargadh méadair sreafa ultrasonaic mar gheall ar a suiteáil neamh-ionrach. Gléasann na braiteoirí seachtracha seo go díreach ar thaobh amuigh an phíobáin ag baint úsáide as cumaisc chúplála chun tarchur fuaimiúil a chinntiú. Téann na comharthaí ultrasonaic isteach sa bhalla píopa, trasnaíonn siad an sreabhach sreafa, agus filleann siad tríd an mballa os coinne.
Cuireann clamp-ar shreabhmhéadar ultrasonaic deireadh leis an ngá atá le píobáin a ghearradh nó le cur isteach ar shreabhadh, rud a fhágann go bhfuil sé oiriúnach do thionscadail iarfheistithe nó d’fheidhmchláir nuair nach bhfuil aga aga córais inghlactha. Feistíonn siad éagsúlacht méideanna píopaí agus cuireann siad ar chumas leachtanna creimneach a thomhas gan damáiste don braiteoir ultrasonaic. Oibríonn an teicneolaíocht ar mhiotal, ar phlaisteach, agus ar roinnt píopaí ilchodacha ó leath-orlach go trastomhais os cionn 100 orlach.
Mar sin féin, braitheann clamp-ar chruinneas go mór ar shuiteáil chuí. Féadfaidh athruithe teochta móra sa phíobán nó creathadh iomarcach difear a dhéanamh ar ailíniú trasducer agus ar chúpláil fhuaimiúil, agus is féidir le píopaí línéadaigh déanta as copar, coincréit, plaisteach nó fiberglass an comhartha tarchurtha a scaipeadh go hiomlán nó an comhartha tuairisceáin a mhaolú, ag laghdú go mór ar chruinneas laistigh de ± 20% amháin nó cosc a chur ar oibriú go hiomlán.
Cumraíocht Mhéadair Inlíne
Suiteálann méadair sreafa ultrasonaic inlíne (nó spól-phíosa) go díreach isteach sa phíobán, ag éirí mar chuid bhuan den chóras sreafa. Tá na méadair seo ar fheabhas ar fheidhmchláir a éilíonn monatóireacht fhadtéarmach, ardchruinnis amhail uathoibriú próisis, aistriú coimeádta, agus córais fuinnimh ceantair.
Toisc go bhfuil trasducers i dteagmháil dhíreach leis an sreabhach nó suite i bpócaí meaisínithe go beacht, cuireann méadair inlíne deireadh le neamhchinnteachtaí a bhaineann le tiús bhalla píopa, éagsúlachtaí ábhartha, agus cáilíocht cúplála. Soláthraíonn an chumraíocht seo cruinneas ±0.5% nó níos fearr de ghnáth, i gcomparáid le ±1-2% do chórais clampála.
Feidhmchláir Mhéadair Shreabhadh Ultrasonach Inaistrithe
Comhcheanglaíonn méadair sreafa ultrasonaic iniompartha am idirthurais nó teicneolaíocht Doppler le cumhacht ceallraí agus leictreonaic ríomhaire boise. Tá méadair sreafa ultrasonaic iniompartha ar fáil chun cabhrú le feidhmeanna tionsclaíocha ina bhfuil gá le tomhais shealadacha chun córais a choimisiúnú, fabhtcheartú nó iniúchtaí fuinnimh.
Áirítear ar na gléasanna seo de ghnáth:
Ceallra-leictreonaic a oibríonn (4-8 n-uaire rite)
Suiteáil clamp-tapa-ar thrasduchtóirí
Leabharlanna ábhair agus méid píopaí réamhchláraithe
Taispeántais dhigiteacha a thaispeánann rátaí sreafa ama fíor
Logáil sonraí le haghaidh anailíse treochtaí
Déanann an inaistritheacht iad luachmhar do theicneoirí seirbhíse allamuigh a bhfuil gá acu cruinneas méadar seasta a fhíorú, fadhbanna sreafa a dhiagnóiseadh, nó tomhais shealadacha a dhéanamh gan suiteáil bhuan.
Buntáistí Méadar Sreabhadh Ultrasonach Neamh-ionsáiteach
Cuireann dearadh an mhéadair sreafa ultrasonaic neamh-ionsáiteach go leor buntáistí láidre ar fáil i gcomparáid le hionstraimí stíl ionsáite traidisiúnta:
Gan Caillteanas Brú: Ós rud é nach dtéann trasducers isteach sa sruth sreafa, cruthaíonn siad titim brú nialasach. Tá sé seo ríthábhachtach i gcórais dhomhantarraingthe nó i bhfeidhmchláir ísealbhrú áit ar féidir fiú srianta íosta cur isteach ar oibríochtaí.
Gan Riosca Éillithe: Ní théann an córas tomhais i dteagmháil le sreabhán an phróisis riamh, rud a fhágann go bhfuil sé oiriúnach d'iarratais sláintíochta i dtionscail bia, dí agus cógaisíochta ina bhfuil steiriúlacht ríthábhachtach.
Uimh Pointí Sceite: Má chuirtear deireadh le treá tríd an mballa píopaí, baintear na cosáin sceite fhéideartha-buntáiste sábháilteachta suntasach agus sreabháin ghuaiseacha, tocsaineacha nó ardbhrú á láimhseáil.
Cothabháil Íosta: Níl aon chodanna gluaiseachta ag méadar sreafa ultrasonaic agus ní bhíonn tionchar ag ceimiceáin, ramhar, solaid ar fionraí, nó siolta sa sruth sreafa, rud a fhágann go bhfuil costais chothabhála níos ísle agus saol seirbhíse níos faide i gcomparáid le méadair mheicniúla.
Iarratais Méadar Sreabhadh Uisce Ultrasonach
Is ionann uisce agus fuíolluisce agus an deighleog iarratais is mó ar theicneolaíocht ultrasonaic. Bhí luach margaidh na méadar sreafa ultrasonaic i mbainistíocht uisce agus fuíolluisce suntasach i 2024, á thiomáint ag imní atá ag méadú faoi chaomhnú uisce agus bainistíocht éifeachtach acmhainní.
Córais Uisce Chathrach
Feabhas ar mhéadair ama idirthurais i dtomhas uisce glan do:
Líonraí Dáilte: Monatóireacht a dhéanamh ar shreabhadh ó ionaid chóireála go criosanna dáileacháin
Méadair Bhilleála: Tomhas tomhaltas uisce cónaithe agus tráchtála
Brath Sceitheadh: Comparáid a dhéanamh ar shreabhadh ag pointí iolracha chun caillteanais chórais a aithint
Is minic a úsáideann córais chathrach uisce agus séarachais méadair sreafa ultrasonaic atá suite go seachtrach toisc nach gá dul i bhfód an phíobáin, rud a ligeann do shuiteáil ar bhonneagar criticiúil gan bhriseadh seirbhíse.
Cóireáil Fuíolluisce
Baintear úsáid fhorleathan as méadair Doppler in iarratais fuíolluisce:
Tomhas Tionchair: Rianú ar shreabhadh amh séarachais ag dul isteach in áiseanna cóireála
Rialú Próisis: Sreabhadh monatóireachta idir céimeanna cóireála
Sreabhadh Sloda: Sreabháin tiubha, ualaithe-cháithníní a thomhas nuair a theipeann ar theicneolaíochtaí eile
Tá méadair ultrasonaic oiriúnach le haghaidh feidhmeanna fuíolluisce uathoibrithe nó le haon leacht salach atá seoltach nó uiscebhunaithe, cé nach n-oibreoidh siad go ginearálta le huisce driogtha nó le huisce óil i mód Doppler. Tá an t-idirdhealú tábhachtach: níl na cáithníní riachtanacha do thomhas Doppler in uisce fíorghlan, rud a éilíonn teicneolaíocht ama idirthurais ina ionad sin.
Feidhmchláir Próisis Thionsclaíoch
Lasmuigh den uisce, freastalaíonn méadair ultrasonaic ar earnálacha tionsclaíocha éagsúla:
Ola agus Gás
Tá an poitéinseal ag aschur méadaitheach na hearnála ola agus gáis san Áise-An tAigéan Ciúin éileamh ar mhéadair sreafa ultrasonaic a mhéadú, agus an India ag fógairt infheistíocht straitéiseach de $67 billiún don earnáil gáis thar na 5-6 bliana amach romhainn. I measc na n-iarratas tá:
Aistriú coimeád píblíne gáis nádúrtha
Tomhas amhola in áiseanna táirgthe
Méadrú táirge scagtha i gcríochfoirt dáileacháin
Próiseáil Cheimiceach
Úsáideann gléasraí ceimiceacha méadair ultrasonaic le haghaidh:
Tomhas leachta creimneach (coscann clamp-ar an tsuiteáil teagmháil braiteora)
Rialú próiseas baisc
Córais uisce fuaraithe
Córais HVAC
Braitheann uathoibriú foirgneamh níos mó ar thomhas ultrasonaic le haghaidh:
Sreabhadh uisce fuaraithe i gcórais fuaraithe
Monatóireacht ar scaipeadh uisce te
Méadrú fuinnimh (BTU) le haghaidh leithdháileadh costas
Comparáid a dhéanamh idir Teicneolaíochtaí Sreabhmhéadair Ultrasonach agus Leictreamaighnéadacha
Cé go dtugann an dá theicneolaíocht tomhas sreafa neamh-ionsáiteach, oibríonn siad ar phrionsabail bhunúsacha éagsúla le raonta feidhmchláir ar leith.
Prionsabail Tomhais
Gineann sreabhmhéadar leictreamaighnéadach réimse maighnéadach atá ingearach leis an treo sreafa. De réir Dhlí Faraday, nuair a ghluaiseann leacht seoltaí tríd an réimse maighnéadach, táirgeann sé comhartha leictreach atá comhréireach le treoluas sreafa. Éilíonn sé seo go mbeidh seoltacht íosta ag an sreabhán, go hiondúil os cionn 5 microsiemen in aghaidh an ceintiméadar.
I gcodarsnacht leis sin, úsáideann méadair ultrasonaic comharthaí fuaimiúla agus oibríonn siad le haon sreabhán seoltach fuaime, lena n-áirítear leachtanna neamhsheoltacha amhail olaí, alcóil agus uisce íon. Is é an difríocht is mó idir méadair sreafa ultrasonaic agus leictreamaighnéadacha ná nach bhfuil leacht seoltaí ag teastáil ó mhéadair ultrasonaic chun oibriú agus is féidir leo gáis a thomhas freisin, cé nach n-éiríonn leo chomh maith le leachtanna ina bhfuil go leor solaid nó boilgeoga.
Comhoiriúnacht Sreabhán
Buntáistí leictreamaighnéadacha:
Excel le sciodair agus ábhar solaid throm
Gan tionchar ag boilgeoga nó ag gabháil gáis
Teocht agus brú neamhspleách
Láimhseáil sreabhán ard slaodach
Buntáistí ultrasonaic:
Tomhais sreabháin neamhsheoltacha (peitriliam, uisce íon, gáis)
Oibrigh ar aon ábhar píopa (miotal, plaisteach, línéadaigh)
Gan páirteanna gluaisteacha nó comhpháirteanna fliuchta
Clamp-ar an rogha do chórais atá ann cheana
Riachtanais Suiteála
Teastaíonn níos lú píobáin dhíreacha ó mhéadair Mag ná mar a bhíonn méadair ultrasonaic-ach trastomhas amháin in aghaidh an tsrutha agus dhá thrastomhas le sruth, ach de ghnáth ní mór do mhéadair ultrasonaic 10 in aghaidh an tsrutha agus cúig cinn le sruth. Mar sin féin, is minic a bhíonn méadair sreafa leictreamaighnéadacha níos saoire ná méadair sreafa ultrasonaic i gcostas tosaigh, cé go bhféadfadh costais chothabhála fadtéarmacha níos ísle a bheith ag córais ultrasonaic.
Suiteáil Méadar Sreabhadh Ultrasonach Strap On
Tá suiteáil cheart ríthábhachtach le haghaidh strap cruinn ar fheidhmíocht méadar sreafa ultrasonaic. Tá roinnt príomhchéimeanna i gceist leis an bpróiseas:
Ullmhúchán Suímh
Measúnú ar Choinníoll Píobáin: Bain bratuithe seachtracha, meirge, nó scála ó limistéir gléasta. Caithfidh dromchla an phíobáin a bheith glan, miotail réidh le haghaidh cúplála fuaimiúil is fearr.
Riachtanais Píobáin Dhíreach: Is minic go n-éilíonn méadair sreafa faid phíobáin dhíreacha ar gach taobh den braiteoir chun cosáin sreafa réidh, fiú a chinntiú, toisc gur féidir le sreabhadh suaite a bheith ina chúis le idirleathadh comhartha agus tomhais míchruinn. De ghnáth is iad na ceanglais íosta 10 dtrastomhas in aghaidh an tsrutha agus 5 thrastomhas le sruth ó chora, comhlaí, nó athruithe trastomhais.
Suíomh Gléasta: Seachain láithreacha in aice le caidéil (creathadh), pócaí aeir (cur isteach comhartha), nó i gcás nach féidir an píopa a reáchtáil go hiomlán.
Gléasta Trasduchtóra
Cuir cúplán fuaimiúil i bhfeidhm go fial idir trasducers agus balla píopa. Cuireann an glóthach seo deireadh le bearnaí aeir a chuirfeadh cosc ar tharchur ultrasonaic. Trasduchtóirí suímh de réir spásáil ríofa an mhéadair, a bhraitheann ar:
Trastomhas píopa agus tiús bhalla
Ábhar píopa agus luas fuaime
Cineál sreabhach agus teocht

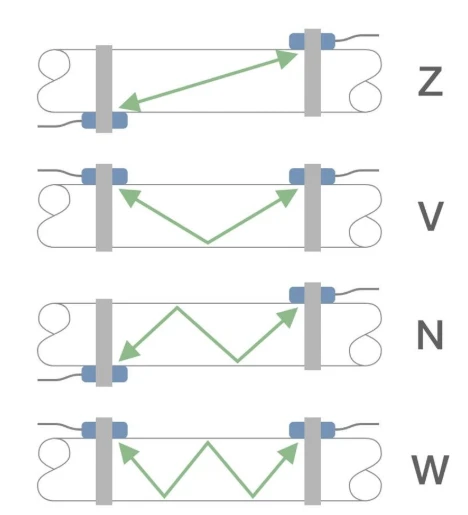

Conair inmhianaithe tomhais (cumraíocht V, W, nó Z)
Úsáideann cosán V-(léiritheach) taobh amháin den phíobán agus an comhartha ag preabadh amach ón mballa thall. Cuireann Z-conair (díreach) trasduchtóirí ar na taobhanna urchomhaireacha le haghaidh tarchur díreach-tríd. Úsáideann cosán W-machnaimh iolracha chun cruinneas feabhsaithe i bpíopaí níos lú.
Fíorú
Tar éis a shuiteáil, fíoraigh oibriú trí:
Seiceáil neart an chomhartha (de ghnáth 60-90% le haghaidh suiteálacha maithe)
Táscairí cáilíochta comhartha á ndeimhniú
Calabrú sreafa nialasach á dhéanamh agus comhlaí dúnta
Léamha a bhailíochtú i gcoinne coinníollacha sreafa aitheanta nó modhanna malartacha tomhais
Déantóirí Méadar Sreabhadh Ultrasonach agus Roghnú
I measc na bpríomh-mhonaróirí méadar sreafa ultrasonaic tá General Electric, Emerson Electric Co., Greyline Instruments, agus Siemens AG, in éineacht le soláthraithe speisialaithe mar Endress + Hauser, Yokogawa, agus Badger Meter. Tairgeann gach monaróir línte táirge optamaithe le haghaidh feidhmchláir shonracha.
Príomhchritéir Roghnúcháin
Tréithe Sreabhán
Glaineacht: Am idirthurais le haghaidh sreabhán glan, Doppler do cháithníní-ualaithe
Seoltacht: Oibríonn ultrasonaic le haon sreabhach; leictreamaighnéadacha éilíonn seoltacht
Teocht agus brú: Fíoraigh go sáraíonn na rátálacha méadair coinníollacha an phróisis
Slaodacht: Seans go mbeidh aird ar leith ag teastáil ar shreabháin ard-slaodachta
Riachtanais Próisis
Riachtanais chruinneas: ±0.5% d'aistriú coimeádta vs. ±2% le haghaidh monatóireachta
Méid an phíobáin: Ó 0.5 orlach go roinnt méadar
Srianta suiteála: Spás do phíobán díreach, inrochtaineacht don chlamp-ar chóiriú
Sreabhadh déthreo: Láimhseálann go leor méadar ultrasonaic sreabhadh droim ar ais
Tosca Eacnamaíochta
Costas tosaigh: Go ginearálta cosnaíonn clamp-ar níos mó ná inlíne do phíobáin bheaga
Costas suiteála: Cuireann clamp-ar aghaidh deireadh le gearradh agus táthú
Cothabháil: De ghnáth bíonn gá le cothabháil íosta ar mhéadair ultrasonaic
Costais oibriúcháin: Gan aon chaillteanas brú, gan páirteanna gluaisteacha le hathsholáthar
Saincheisteanna Coitianta agus Fabhtcheartú
In ainneoin a n-iontaofachta, is féidir le méadair ultrasonaic taithí a fháil ar shaincheisteanna feidhmíochta:
Fadhbanna Caillteanas Comhartha
Is féidir le caillteanas comharthaí tarlú mar gheall ar boilgeoga aeir, éillithe sa leacht, creathadh píopa, nó suiteáil míchuí. I measc na comharthaí tá léamh earráideach, comhartha sreafa nuair a stoptar an sreabhadh, nó teip comhartha iomlán.
Réitigh:
Seiceáil agus -cuir i bhfeidhm arís cúpláil fhuaimiúil
Fíoraigh ailíniú trasducer agus tightness
Scrios pócaí aeir trí mhéadar a aeráil nó a athlonnú
Cinntigh go ritheann an píopa iomlán (suiteáil ag pointí ísle, ní ag pointí arda)
Díghrádú Cruinneas
Is féidir le saincheisteanna le trasducers mar boilgeoga aeir, salachar, nó taiscí ar dhromchlaí cur isteach ar an comhartha ultrasonaic, agus is féidir le trealamh leictreach seachtrach, innealra in aice láimhe, nó réimsí leictreamaighnéadacha cur isteach ar chruinneas.
Leigheasanna:
Glan aghaidheanna trasducer go rialta
Sciath cáblaí ó thorann leictreach
Déan calabrú go rialta le cuntas a thabhairt ar athruithe teochta agus brú ag baint úsáide as braiteoirí teochta agus brú mar aon leis an méadar sreafa
Iniúchadh a dhéanamh ar an taobh istigh den phíobán le haghaidh tógáil ar scála a dhéanann difear don phróifíl sreafa
Earráidí Suiteáil
Má tá an luach sreafa a thaispeántar diúltach, is gnách go léiríonn sé seo gléasadh braiteoir mícheart, a éilíonn athruithe cumraíochta, fíorú treo sreafa, nó treoshuíomh gléasta braite a cheartú.
I measc na botúin suiteála coitianta tá:
Trasduchtóirí gléasta siar (in aghaidh an tsrutha/sruth droim ar ais)
Paraiméadair píopa mícheart curtha isteach (trastomhas, tiús bhalla, ábhar)
Píobán díreach neamhleor roimh/tar éis an mhéadair
Feistis ar phíopaí línéadaigh gan cuntas a thabhairt ar airíonna línéara
Treochtaí sa Todhchaí agus Fás an Mhargaidh
Meastar go mbeidh $2.15 billiún sa mhargadh domhanda méadar sreafa ultrasonaic in 2024 agus réamh-mheastar go sroichfidh sé $4.11 billiún faoi 2034, rud a léiríonn ráta fáis bliantúil cumaisc de 6.7%. Tiomáineann roinnt fachtóirí an leathnú seo:
Dul Chun Cinn Teicneolaíochta: Tá cruinneas, éifeachtúlacht agus feidhmiúlacht feabhsaithe go mór ag dul chun cinn ar nós ilchosáin a thomhas, próiseáil comhartha feabhsaithe, agus nascacht gan sreang. Soláthraíonn méadair nua-aimseartha sonraí fíor-ama le haghaidh cianmhonatóireachta agus comhtháthaíonn siad le hardáin tionsclaíocha IoT.
Digiteachú Tionscail: Tá éileamh níos mó ar áiseanna déantúsaíochta ar ionstraimíocht chliste a nascann le córais rialaithe agus a sholáthraíonn sonraí diagnóiseacha. Comhlíonann méadair ultrasonaic le prótacail HART, Modbus, nó Ethernet na ceanglais seo.
Tionscnaimh Inbhuanaitheachta: Spreagann imní atá ag méadú faoi ghanntanas uisce agus truaillithe infheistíocht i réitigh bhainistíochta uisce chun cinn lena n-áirítear méadair sreafa ultrasonaic chun monatóireacht agus bainistiú éifeachtach a dhéanamh ar acmhainní.
Fás Earnáil an Fhuinnimh: I 2023, d'ardaigh táirgeadh leachtanna peitriliam go dtí thart ar 34 milliún bairille de choibhéis ola in aghaidh an lae, arna thiomáint ag dul chun cinn teicneolaíochta agus modhanna eastósctha feabhsaithe, éileamh méadaithe ar thomhas aistrithe coimeádta cruinn.
Tá an teicneolaíocht ag teacht chun cinn i gcónaí le forbairtí in algartaim próiseála comharthaí, leictreonaic mhionaturaithe, agus ábhair thrasduchtaithe feabhsaithe. I mí Lúnasa 2023, sheol Fuji Electric an FSZ S-Flow, clamp-ar mhéadar sreafa ultrasonaic do phíobáin bheaga agus feidhmeanna uisce íon, a bhfuil suiteáil éasca agus cumas taispeána comhtháite ann.
Ceisteanna Coitianta
An oibríonn méadair sreafa ultrasonaic ar gach ábhar píopa?
Oibríonn méadair ama idirthurais ar fhormhór na n-ábhar soladach lena n-áirítear cruach carbóin, cruach dhosmálta, PVC, agus CPVC. Mar sin féin, ní oibreoidh clamp-ar mhéadair go hiondúil ar phíobáin línéadaigh déanta as copar, coincréit, plaisteach nó snáithínghloine toisc go scaipeann na hábhair seo an comhartha tarchurtha nó go maolaíonn siad an comhartha fillte. Oibríonn iarann insínte agus iarann teilgthe go maith. Maidir le píopaí línéadaigh, soláthraíonn suiteálacha inlíne le trasduchtóirí suite i gcalafoirt tríd an línéar torthaí níos fearr.
An féidir le méadar ultrasonaic sreabhadh déthreo a thomhas?
Sea, tomhaiseann an chuid is mó de na méadar ultrasonaic sreabhadh sa dá threo. Déanann an leictreonaic idirdhealú in aghaidh an tsrutha ó amanna idirthurais le sruth nó aistrithe minicíochta, rud a cheadaíonn tomhas cruinn beag beann ar threo an tsreafa. Tá an cumas seo luachmhar in iarratais a bhfuil sreabhadh aisiompaithe acu ar nós córais caidéil le comhlaí seiceála nó tionchair taoide in uiscebhealaí.
Cad é an t-íostreoluas sreafa chun tomhas cruinn a dhéanamh?
Go hiondúil déanann méadair ama idirthurais sreafaí a thomhas chomh híseal le 0.1-0.3 troigh in aghaidh an tsoicind (3-9 cm/soicind), cé go laghdaíonn cruinneas ag treoluasanna an-íseal. Éiríonn cruinneas na méadar sreafa ultrasonaic i bhfad níos lú iontaofa nuair a thiteann an ráta sreafa faoi bhun 2 ft/s mar gheall ar athróga píopaí inmheánacha ar féidir leo an comhartha sreafa a athrú. I gcás feidhmchláir ríthábhachtacha íseal-sreafa, fíoraigh sonraíochtaí an mhéadair a mheaitseálann do raon treoluais riachtanach.
Conas a théann athruithe teochta i bhfeidhm ar thomhas ultrasonaic?
Bíonn tionchar ag teocht ar luas na fuaime i sreabhán. Taistealaíonn comharthaí ultrasonaic níos tapúla i sreabhán níos teo ná i sreabhán níos fuaire, rud a d’fhéadfadh earráidí tomhais a chruthú. I measc na méadar cáilíochta tá braiteoirí teochta agus halgartaim cúitimh a choigeartóidh go huathoibríoch le haghaidh éagsúlachtaí teochta, ag cothabháil cruinneas ar fud an raon teochta rátáilte. Chun na torthaí is fearr a fháil, braiteoirí teochta a shuiteáil agus gnéithe cúitimh a chumasú.
Mar gheall ar solúbthacht agus iontaofacht na teicneolaíochta tomhais sreafa ultrasonaic tá sé ina rogha tosaíochta ar fud na dtionscal ó chórais uisce cathrach go scaglanna ola. Cé go dteastaíonn aird ar airíonna sreabhán agus ar dhálaí an tsuímh le roghnú agus suiteáil chuí, soláthraíonn nádúr neamh-ionrach agus cothabháil íosta na méadar ultrasonaic luach fadtéarmach i bhfeidhmchláir éagsúla.
Le tuiscint a fháil ar an gcaoi a ndéanann trasduchtóirí comharthaí leictreacha a thiontú go creathadh meicniúla, conas a iomadaíonn na tonnchrith sin trí sreabhán ag treoluasanna a mbíonn tionchar ag sreabhadh orthu, agus conas a dhéanann leictreonaic difreálaigh ama nó aistrithe minicíochta a léirmhíniú, cumasaítear cinntí níos fearr maidir le roghnú méadar, suiteáil agus fabhtcheartú. De réir mar a leanann an teicneolaíocht ar aghaidh le gnéithe próiseála comhartha agus nascachta níos cliste, beidh ról lárnach ag méadair ultrasonaic i leas iomlán a bhaint próisis agus bainistíocht acmhainní.
